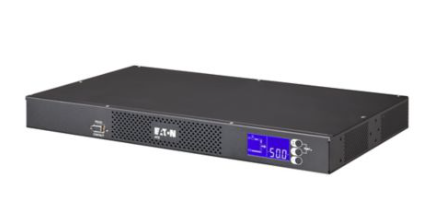

Eaton ATS PDU EATS16 – Automatic Transfer Switch Rack 1U (16 A)

Eaton EATS16 adalah automatic transfer switch (ATS) berbentuk PDU rak 1U yang menghubungkan dua sumber listrik independen ke satu jalur output. Perangkat jaringan dan server entry-level umumnya hanya punya satu kabel daya, sehingga tidak bisa langsung memakai dua sumber listrik. ATS ini mengatasinya: bila sumber utama padam, beban dialihkan otomatis ke sumber cadangan dalam waktu sekitar 8 milidetik. Ada dua inlet C20 dan sembilan outlet (8 × C13 + 1 × C19) dengan kapasitas 16 A atau maksimal 3,84 kW pada 200–240 V. Layar LCD menampilkan aliran daya, pengukuran, dan pengaturan dasar. Solusi ini lebih hemat dibanding membeli power supply redundan dari vendor perangkat jaringan.

Tipe: ATS rack PDU 1U Input: 2 × IEC C20 Kapasitas: 16 A / maks. 3,84 kW Output: 8 × C13 + 1 × C19 Tegangan: 200 – 240 V, 50/60 Hz

Keunggulan Utama

Redundansi untuk perangkat satu kabel daya. Dua sumber listrik (misalnya dua UPS atau dua jalur suplai) dapat melayani perangkat yang hanya punya satu power supply, sehingga satu titik kegagalan berkurang.
Perpindahan otomatis dan cepat. Beban berpindah dari satu sumber ke sumber lain tanpa campur tangan operator, dengan waktu transfer tipikal sekitar 8 ms.
Prioritas sumber bisa diatur. Sumber 1 menjadi prioritas secara bawaan, dan dapat diganti ke Sumber 2 lewat menu pengaturan, misalnya saat salah satu jalur akan dirawat.
Mode transfer fleksibel. Mode standar melakukan transfer tanpa jeda tambahan meski kedua sumber tidak sinkron, sedangkan mode Gap menambahkan jeda singkat saat perpindahan antar sumber yang tidak sinkron.
Layar LCD informatif. Menampilkan aliran daya, status tiap sumber, pengukuran, pengaturan dasar, dan log kejadian, dilengkapi indikator LED dan pengukur arus (ampere meter).
Ringkas, hanya 1U. Dipasang horizontal di rak 19 inci, dengan aksesori pemasangan rak disertakan.
Sambungan lebih aman. Kabel input dilengkapi pengunci kabel, dan tersedia strip plastik untuk mengunci kabel output agar tidak mudah terlepas.

Cocok Digunakan Untuk

Switch, router, firewall, storage, dan server entry-level yang hanya memiliki satu input daya di dalam rak yang tersedia dua sumber listrik, seperti dua UPS atau dua jalur suplai terpisah.

Spesifikasi

Eaton ATS PDU EATS16

Spesifikasi	EATS16
Kelistrikan
Tipe	ATS (automatic transfer switch), fase tunggal
Tegangan input	200 – 240 V
Frekuensi	50/60 Hz
Arus nominal	16 A
Daya maksimum	3,84 kW
Waktu transfer (tipikal)	8 ms
Kategori tegangan lebih	2
Koneksi
Input	2 × IEC C20
Output	8 × IEC C13 + 1 × IEC C19 (semua dengan pin arde)
Kontrol outlet	Tidak ada (outlet tidak dapat dinyalakan/dimatikan satu per satu)
Antarmuka dan tampilan
Tampilan	LCD dengan pengukuran dan pengaturan dasar, LED indikator, ampere meter
Jaringan	Tidak tersedia (tanpa SNMP dan Ethernet). Untuk manajemen lewat jaringan, tersedia versi Netpack EATS16N.
Kondisi operasi dan standar
Suhu operasi	0 – 40 °C (32 – 104 °F), bebas dari kontaminan konduktif
Sertifikasi	CE
Fisik
Format	Rak 1U, pemasangan horizontal, lebar pemasangan standar 19 inci (482,6 mm)
Dimensi (menurut Eaton)	Panjang/dalam 430 mm, lebar 250 mm, tinggi 43 mm
Berat	3,32 kg
Warna	Hitam
Isi kemasan
Kelengkapan	ATS, panduan singkat (quickstart), petunjuk keselamatan, 2 kabel input C19–C20 1,8 m, 2 pengunci kabel input, strip plastik pengunci output, kabel serial RS-232, aksesori pemasangan rak

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan. Kode katalog EATS16; UPC 743172079404.

Unduh Dokumen

Unduh spesifikasi, datasheet, dan panduan pemasangan resmi dari Eaton.

Spesifikasi Produk EATS16 (PDF) Datasheet ATS 16 / ATS 30 (PDF) Panduan Instalasi & Pengguna
