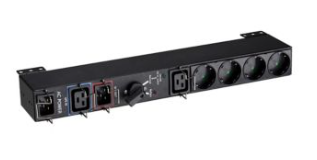

Eaton HotSwap MBP MBP3KID – Maintenance Bypass 3000 VA (Schuko/DIN)

Eaton HotSwap MBP adalah unit maintenance bypass berbentuk PDU 1U yang dipasang di antara UPS dan beban Anda. Fungsinya sederhana namun penting: saat UPS perlu diservis, diganti, atau di-upgrade, beban tetap mendapat listrik lewat jalur bypass, sehingga server dan perangkat jaringan tidak perlu dimatikan. Tipe MBP3KID dirancang untuk UPS hingga 3000 VA pada 200–240 V satu fasa, dengan empat outlet Schuko/DIN 10 A dan satu outlet IEC C19 16 A. Perpindahan dilakukan dengan sakelar putar manual yang dilengkapi lampu indikator, dan unit ini dapat dipasang di rak, di dinding, atau langsung di UPS Eaton berformat rak/tower.

Tipe: HotSwap MBP (maintenance bypass) Kapasitas: 3000 VA, 200 – 240 V Input: 1 × IEC C20 Output: 4 × Schuko/DIN + 1 × C19 Bentuk: Rak 1U

Keunggulan Utama

Servis UPS tanpa memutus beban. UPS yang terhubung dapat dilepas untuk perawatan, penggantian, atau peningkatan tanpa mengganggu perangkat yang dilindungi.
Sakelar bypass putar dengan indikator LED. Posisi sakelar dan status jalur mudah dipantau langsung di unit.
Sambungan mudah dikenali. Soket input dan output untuk UPS diberi kode warna sehingga pemasangan lebih cepat dan minim salah sambung.
Outlet siap pakai. Empat outlet Schuko/DIN 10 A untuk perangkat umum, ditambah satu outlet IEC C19 16 A yang dapat dipakai untuk menyambung ke perangkat atau PDU lain (cascading). Semua outlet memiliki pin arde.
Pemasangan fleksibel. Bisa dipasang di rak 19 inci, di dinding, atau ditempel di bagian belakang, samping, maupun atas UPS Eaton berformat RT, dengan arah pemasangan horizontal atau vertikal.
Ringkas, hanya 1U. Kedalaman kecil sehingga muat di sebagian besar rak dan kabinet.
Kompatibel dengan berbagai UPS. Cocok untuk UPS hingga 3 kVA. Untuk UPS berdaya kecil (di bawah 2,2 kVA) dengan output IEC 10 A, Eaton menyediakan kabel penghubung opsional CBLMBP10EU.
Kelengkapan lengkap. Sudah termasuk sistem pengunci kabel, kabel penghubung ke UPS, rack kit, dan buku petunjuk.

Cara Kerja Singkat

Pasang MBP di antara UPS dan beban: input MBP ke output UPS, dan perangkat ke outlet MBP.
Saat servis, pindahkan UPS ke mode bypass melalui panel UPS, lalu putar sakelar MBP ke posisi Bypass. Beban kini disuplai lewat jalur bypass.
UPS dapat diservis atau diganti. Setelah selesai, kembalikan UPS ke mode normal dan putar sakelar MBP kembali ke posisi UPS.

Urutan langkah dapat berbeda tergantung model UPS. Selalu ikuti buku petunjuk UPS dan MBP sebelum melakukan perpindahan.

Cocok Digunakan Untuk

Ruang server, rak jaringan, dan instalasi kecil hingga menengah yang memakai UPS hingga 3 kVA dan membutuhkan perawatan atau penggantian UPS tanpa downtime.

Spesifikasi

Eaton HotSwap MBP MBP3KID

Spesifikasi	MBP3KID
Kelistrikan
Tipe	HotSwap MBP (maintenance bypass), fase tunggal
Kapasitas	3000 VA
Tegangan input	200 – 240 V
Kategori tegangan lebih	2
Koneksi
Input	1 × IEC C20
Output	4 × Schuko/DIN + 1 × IEC C19 (semua dengan pin arde)
Kontrol outlet	Tidak ada
Antarmuka	LED indikator; tanpa SNMP, Ethernet, maupun port serial
Kondisi operasi dan standar
Suhu operasi	0 – 40 °C (32 – 104 °F)
Sertifikasi	CE
Fisik
Format	Rak 1U, pemasangan horizontal atau vertikal, lebar pemasangan standar 19 inci (482,6 mm)
Dimensi (menurut Eaton)	Lebar 439 mm, tinggi 50 mm, kedalaman 76,5 mm
Berat	2,134 kg
Warna	Hitam
Isi kemasan
Kelengkapan	Unit maintenance bypass, sistem pengunci kabel, kabel penghubung ke UPS, rack kit, buku petunjuk

Kode katalog MBP3KID; EAN 3553340684203. Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.
